PROMETEUS Plus 2.24 FF - kotol s ohrevom TÚV s núteným odvodom spalín cez stenu
PROMETEUS Plus 1.24 FF - kotol s núteným odvodom spalín cez stenu
PROMETEUS Plus 2.24 CF - kotol s ohrevom TÚV s odvodom spalín do komína
PROMETEUS Plus 1.24 CF - kotol s odvodom spalín do komína

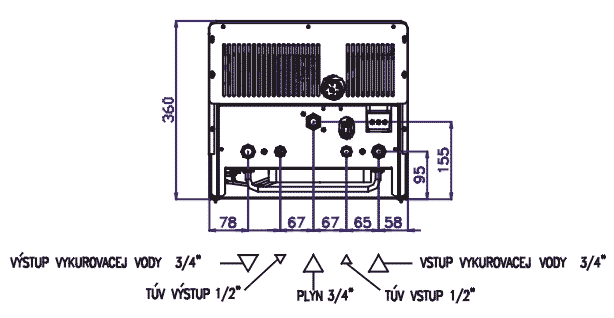

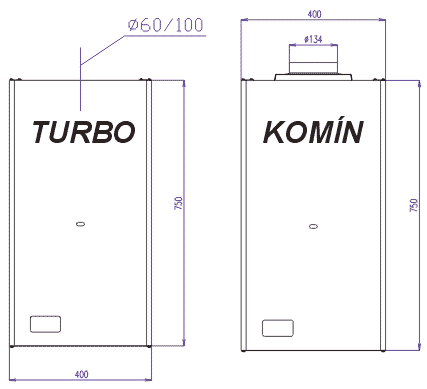

Rozmerová schéma
-
výkon 8 - 24 kW
-
prietokový ohrev TÚV 13l/min.
-
krytie IP 45 (možnosť inštalácie do zóny 1)
-
ekvitermická regulácia výkonu
-
autodiagnostika
Vzhľadom na elektrické krytie IP 45 sa kotly PROMETEUS Plus môžu inštalovať v zmysle STN 33 2135 časť 1 v kúpeľniach a umyvárňach v zóne 1. Je to priestor nad vaňou a sprchovacím kútom. Pri inštalácii je nutné zohľadniť i ďalšie požiadavky predmetnej normy.
Pre servisné práce musí byť kotol nainštalovaný tak, aby zostal voľný priestor pred kotlom 1 meter a po stranách 20 cm.
Tabuľka technických údajov
| |
|
1.24 FF |
2.24 FF |
1.24 CF |
2.24 CF |
| Kategória
kotlov |
|
I2H |
I2H |
I2H |
I2H |
| Tepelný príkon |
max/min kW |
27,2/9,8 |
27,2/9,8 |
25,9/10,2 |
25,9/10,2 |
| Menovitý tepelný výkon |
max/min kW |
24,0/8,0 |
24,0/8,0 |
24,0/8,0 |
24,0/8,0 |
| Účinnosť
priamou metódou |
% |
90,4 |
90,4 |
90 |
90 |
| Účinnosť nepriamou
metódou |
% |
93,8 |
93,8 |
92 |
92 |
| Komínová
strata |
% |
6,2 |
6,2 |
8 |
8 |
| Spotreba zem. plynu pri
max. výkone |
m3/h |
2,78 |
2,78 |
2,72 |
2,72 |
| Spotreba zem. plynu pri
min. výkone |
m3/h |
0,98 |
0,98 |
1,08 |
1,08 |
| Teplota spalín pri max. výkone |
°C |
117 |
117 |
103 |
103 |
| Teplota spalín pri
min. výkone |
°C |
92 |
92 |
84 |
84 |
| Min. teplota prostredia |
°C |
5 |
5 |
5 |
5 |
| Min. tlak vo
vykurovacom systéme |
bar |
0,8 |
0,8 |
0,8 |
0,8 |
| Teplota vykur.
vody max/min radiátorové vyk. |
°C |
80/30 |
80/30 |
80/30 |
80/30 |
| Teplota vykur.
vody max/min podlahové vyk. |
°C |
40/15 |
40/15 |
40/15 |
40/15 |
| Teplota teplej
úžitkovej vody max/min |
°C |
- |
60/30 |
- |
60/30 |
| Množstvo teplej
úžitkovej vody (DT =
25° C) |
l/min |
- |
13 |
- |
13 |
| Množstvo teplej
úžitkovej vody
(DT =
35° C) |
l/min |
- |
10 |
- |
10 |
| Minimálny odber
TÚV |
l/min |
- |
2,6 |
- |
2,6 |
| Max. tlak TÚV |
bar |
- |
6 |
- |
6 |
| Objem expanznej
nádoby |
l |
7 |
7 |
7 |
7 |
| Pretlak
expanznej nádoby |
bar |
1,5 |
1,5 |
1,5 |
1,5 |
| Max. množstvo
vody vo vykurovacom systéme |
l |
130 |
130 |
130 |
130 |
| Max. tlak vody
vo vykurovacom systéme |
bar |
2,5 |
2,5 |
2,5 |
2,5 |
| Pripojovací
pretlak zemného plynu |
mbar |
20 |
20 |
20 |
20 |
| Sieťové napätie
/ kmitočet |
V/Hz |
230/50 |
230/50 |
230/50 |
230/50 |
| Elektrický príkon |
W |
155 |
155 |
150 |
150 |
| Elektrické
krytie |
IP |
45 |
45 |
45 |
45 |
| Koaxiálny systém
odvodu spalín |
f |
60/100 |
60/100 |
- |
- |
| Oddelený systém
odvodu spalín |
f |
80+80 |
80+80 |
- |
- |
| Napojenie na
dymovod |
f |
- |
- |
130 |
130 |
|
