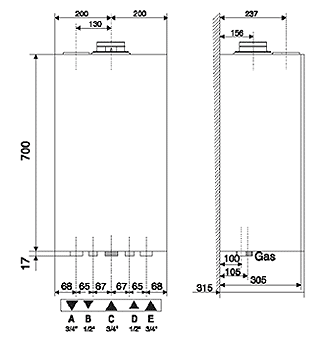

Rozmerová schéma

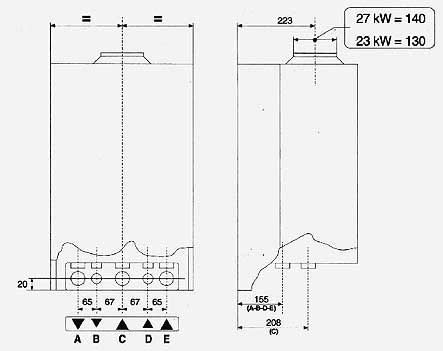

PROMETEUS 1 - 2 24/27 CF

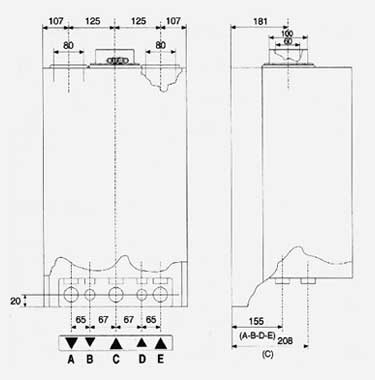

PROMETEUS 1 - 2 24/27 FF

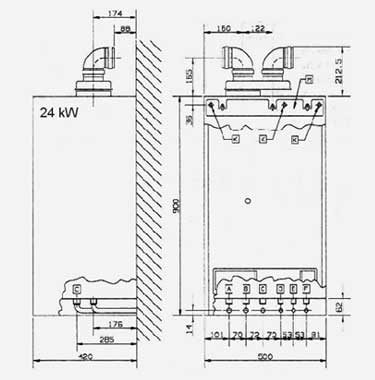

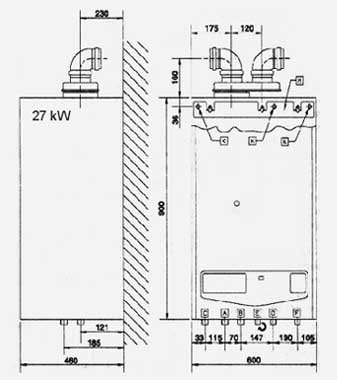

PROMETEUS B 24/27 FF
PROMETEUS B 24/27 CF

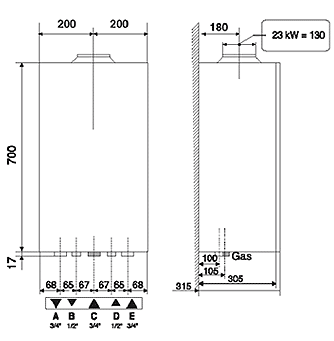

PROMETEUS 2.24 CF Micro
PROMETEUS 2.24 FF Micro

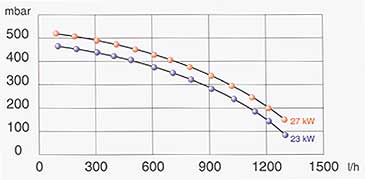

Obehové čerpadlo
Pri dimenzovaní vykurovacieho systému je nutné zohľadniť charakteristiku obehového čerpadla, ktorá znázorňuje závislosť výkonu čerpadla od hydraulického odporu systému. V grafickom znázornení je už započítaný aj hydraulický odpor kotla.
V prípade nedovoleného pretlaku vo vykurovacom systéme otvorí sa bezpečnostný tlakový ventil, ktorý je nastavený na maximálny prevádzkový pretlak 3 bar.
Ak sa zvýši hydraulický odpor na strane výstupu vo vykurovacom systéme do extrémnych hodnôt (ak sú radiátory vybavené termostatickými hlavicami), dostáva sa v kotli do činnosti funkcia "by-pass". Toto zariadenie zabezpečí potrebné prietočné množstvo vody cez primárny výmenník, aby sy vplyvom vysokej teploty nepoškodil.
K dosiahnutiu flexibilnejšieho vykurovania objektu v prípade väčšieho množstva vody v systéme je možné v kotli aktivovať funkciu nepretržitého chodu obehového čerpadla.
Obehové čerpadlo v kotli je vybavené automatickým odvzdušňovacím ventilom.

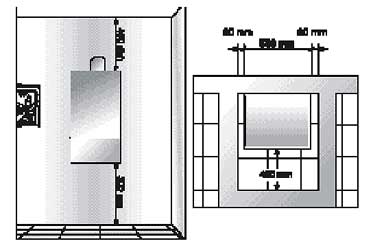

Minimálne vzdialenosti
Tabuľka technických údajov
| |
|
1.24 CF |
1.24 FF |
2.24 CF |
2.24 FF |
B.24 CF |
| Kategória spotrebiča |
|
I2H |
II2H3P |
I2H |
I2H3P |
I2H |
| Typ spotrebiča |
|
B 11 bs |
D2 |
B 11 bs |
D2 |
B 11 bs |
| Tepelný príkon maximálny |
kW |
25,6 |
25,6 |
25,6 |
25,6 |
25,6 |
| Tepelný príkon minimálny |
kW |
11,0 |
11,0 |
11,0 |
11,0 |
11,0 |
| Menovitý tepelný výkon maximálny |
kW |
23,1 |
23,1 |
23,1 |
23,1 |
23,1 |
| Tepelný výkon minimálny |
kW |
9,1 |
9,2 |
9,1 |
9,2 |
9,5 |
| Účinnosť pri max. tepelnom výkone |
% |
90,2 |
90,2 |
90,2 |
90,2 |
90,5 |
| Účinnosť pri min. tepelnom výkone |
% |
87,8 |
87,8 |
87,8 |
87,8 |
89,1 |
| Tepelné straty na plášti
(DT =
50° C) |
% |
1,6 |
1,2 |
1,6 |
1,2 |
1,4 |
| Tep. straty odťahom pri zapálenom horáku |
% |
8,2 |
8,6 |
8,2 |
8,9 |
7,6 |
| Tep. straty odťahom pri zhasnutom horáku |
% |
0,8 |
0,4 |
0,8 |
0,4 |
0,8 |
| Max. prietok spalín (zemný plyn) |
kg/h |
62 |
59 |
62 |
59 |
58,9 |
| Min. tlak spalín |
mbar |
1,15 |
1,15 |
1,15 |
1,15 |
1,2 |
| Spotreba zem. plynu pri menovitom výkone |
m3/h |
2,72 |
2,72 |
2,72 |
2,72 |
2,72 |
| Spotreba propánu pri menovitom výkone |
kg/h |
2,00 |
2,00 |
2,00 |
2,00 |
2,00 |
Teplota spalín pri max. výkone
(pri spaľovaní ZP) |
°C |
125 |
137 |
125 |
137 |
126 |
| Obsah CO2 (pri spaľovaní
zem. plynu - ZP) |
% |
5,4 |
5,8 |
5,4 |
5,8 |
6,1 |
| Trieda NOx |
|
2 |
2 |
2 |
2 |
2 |
| Min. teplota prostredia |
° C |
+5 |
+5 |
+5 |
+5 |
+5 |
| Max. teplota vykurovacej vody |
° C |
85 |
85 |
85 |
85 |
82 |
| Min. teplota vykurovacej vody |
° C |
34 |
34 |
34 |
34 |
42 |
| Max. teplota teplej úžitkovej vody - TÚV |
° C |
- |
- |
56 |
56 |
70 |
| Min. teplota teplej úžitkovej vody - TÚV |
° C |
- |
- |
36 |
36 |
40 |
| Množstvo teplej vody
Dt =
25° C |
l/min |
- |
- |
12,8 |
12,8 |
13,3 |
| Množstvo teplej vody
Dt =
35° C |
l/min |
- |
- |
9,1 |
9,1 |
9,5 |
| Min. odber TÚV |
l/min |
- |
- |
2,6 |
2,6 |
- |
| Max. tlak v okruhu TÚV |
bar |
- |
- |
6 |
6 |
6 |
| Min. tlak v okruhu TÚV |
bar |
- |
- |
0,2 |
0,2 |
0,2 |
| Objem expanznej nádoby |
litre |
7 |
7 |
7 |
7 |
7 |
| Tlak expanznej nádoby |
bar |
1 |
1 |
1 |
1 |
1 |
| Max. tlak v okruhu kúrenia |
bar |
3 |
3 |
3 |
3 |
3 |
| Pripojovací pretlak zemného plynu (G 20) |
mbar |
20 |
20 |
20 |
20 |
20 |
| Pripojovací pretlak propánu (G 31) |
mbar |
30 |
30 |
30 |
30 |
30 |
| Pripojenie kúrenia |
f |
3/4" |
3/4" |
3/4" |
3/4" |
3/4" |
| Pripojenie TÚV |
f |
- |
- |
1/2" |
1/2" |
1/2" |
| Pripojenie plynu |
f |
3/4" |
3/4" |
3/4" |
3/4" |
3/4" |
| Odťah spalín |
f
mm |
130 |
60/100
80+80 |
130 |
60/100
80+80 |
130 |
| Elektrické napájanie / kmitočet |
W/Hz |
230/50 |
230/50 |
230/50 |
230/50 |
230/50 |
| Menovitý elektrický príkon |
W |
100 |
150 |
100 |
150 |
110 |
| Stupeň elektrického krytia |
IP |
44 |
44 |
44 |
44 |
44 |
| Hlavné rozmery - výška x šírka x hĺbka |
mm |
890
x 465 x 365 |
900 x
500 x
420 |
| Min. voľný priestor okolo kotla |
mm |
nad kotlom = 400; vedľa kotla = 60 - 60;
pod kotlom = 300; pred kotlom 450 |
.
| |
|
B.24 FF |
2.24 CF
M |
2.24 FF
M |
1.27 CF |
1.27 FF |
| Kategória spotrebiča |
|
II2H3P |
I2H |
I2H |
I2H |
II2H3P |
| Typ spotrebiča |
|
D2 |
B 11 bs |
D2 |
B 11 bs |
D2 |
| Tepelný príkon maximálny |
kW |
25,6 |
25,6 |
25,6 |
29,8 |
29,8 |
| Tepelný príkon minimálny |
kW |
11,0 |
11,0 |
11,0 |
12,0 |
12,0 |
| Menovitý tepelný výkon maximálny |
kW |
23,4 |
23,4 |
23,7 |
27,0 |
27,3 |
| Tepelný výkon minimálny |
kW |
9,5 |
9,6 |
9,6 |
10,1 |
10,1 |
| Účinnosť pri max. tepelnom výkone |
% |
91,5 |
91,4 |
92,5 |
90,6 |
91,6 |
| Účinnosť pri min. tepelnom výkone |
% |
89,9 |
89,3 |
90,5 |
88,3 |
88,3 |
| Tepelné straty na plášti
(DT =
50° C) |
% |
1,2 |
1,4 |
1,0 |
1,8 |
1,3 |
| Tep. straty odťahom pri zapálenom horáku |
% |
7,3 |
7,2 |
6,5 |
7,6 |
7,1 |
| Tep. straty odťahom pri zhasnutom horáku |
% |
0,4 |
0,8 |
0,4 |
0,8 |
0,4 |
| Max. prietok spalín (zemný plyn) |
kg/h |
48,8 |
76,8 |
51 |
67 |
62 |
| Min. tlak spalín |
mbar |
1,2 |
1,2 |
0,96 |
1,4 |
1,4 |
| Spotreba zem. plynu pri menovitom výkone |
m3/h |
2,72 |
2,72 |
2,72 |
3,16 |
3,16 |
| Spotreba propánu pri menovitom výkone |
kg/h |
2,00 |
2,00 |
2,00 |
2,32 |
2,32 |
Teplota spalín pri max. výkone
(pri spaľovaní ZP) |
° C |
144 |
102 |
126 |
127 |
128 |
| Obsah CO2 (pri spaľovaní
zem. plynu - ZP) |
% |
7,3 |
4,6 |
7,0 |
6 |
6,6 |
| Trieda NOx |
|
2 |
3 |
2 |
2 |
2 |
| Min. teplota prostredia |
° C |
+5 |
+5 |
+5 |
+5 |
+5 |
| Max. teplota vykurovacej vody |
° C |
82 |
82 |
82 |
85 |
85 |
| Min. teplota vykurovacej vody |
° C |
42 |
42 |
42 |
34 |
34 |
| Max. teplota teplej úžitkovej vody - TÚV |
° C |
70 |
54 |
54 |
- |
- |
| Min. teplota teplej úžitkovej vody - TÚV |
° C |
40 |
36 |
36 |
- |
- |
| Množstvo teplej vody
Dt =
25° C |
l/min |
13,3 |
13,4 |
13,6 |
- |
- |
| Množstvo teplej vody
Dt =
35° C |
l/min |
9,5 |
9,6 |
9,7 |
- |
- |
| Min. odber TÚV |
l/min |
- |
2,5 |
2,5 |
- |
- |
| Max. tlak v okruhu TÚV |
bar |
6 |
8 |
8 |
- |
- |
| Min. tlak v okruhu TÚV |
bar |
0,2 |
0,2 |
0,2 |
- |
- |
| Objem expanznej nádoby |
litre |
7 |
6 |
6 |
7 |
7 |
| Tlak expanznej nádoby |
bar |
1 |
1 |
1 |
1 |
1 |
| Max. tlak v okruhu kúrenia |
bar |
3 |
3 |
3 |
3 |
3 |
| Pripojovací pretlak zemného plynu (G 20) |
mbar |
20 |
20 |
20 |
20 |
20 |
| Pripojovací pretlak propánu (G 31) |
mbar |
30 |
30 |
30 |
30 |
30 |
| Pripojenie kúrenia |
f |
3/4" |
3/4" |
3/4" |
3/4" |
3/4" |
| Pripojenie TÚV |
f |
1/2" |
1/2" |
1/2" |
- |
- |
| Pripojenie plynu |
f |
3/4" |
3/4" |
3/4" |
3/4" |
3/4" |
| Odťah spalín |
f
mm |
60/100
80+80 |
130 |
60/100
80+80 |
140 |
60/100
80+80 |
| Elektrické napájanie / kmitočet |
W/Hz |
230/50 |
230/50 |
230/50 |
230/50 |
230/50 |
| Menovitý elektrický príkon |
W |
160 |
95 |
135 |
140 |
190 |
| Stupeň elektrického krytia |
IP |
44 |
44 |
44 |
44 |
44 |
| Hlavné rozmery - výška x šírka x hĺbka |
mm |
700 x
400 x
315 |
890
x 465 x 365 |
| Min. voľný priestor okolo kotla |
mm |
nad kotlom = 400; vedľa kotla = 60 - 60;
pod kotlom = 300; pred kotlom 450 |
.
| |
|
2.27 CF |
2.27 FF |
B.27 CF |
B.27 FF |
| Kategória spotrebiča |
|
I2H |
II2H3P |
I2H |
II2H3P |
| Typ spotrebiča |
|
B 11 bs |
D2 |
B 11 bs |
D2 |
| Tepelný príkon maximálny |
kW |
29,8 |
29,8 |
29,8 |
29,8 |
| Tepelný príkon minimálny |
kW |
12,0 |
12,0 |
12,0 |
12,0 |
| Menovitý tepelný výkon maximálny |
kW |
27,0 |
27,3 |
27,0 |
27,3 |
| Tepelný výkon minimálny |
kW |
10,1 |
10,1 |
10,5 |
10,1 |
| Účinnosť pri max. tepelnom výkone |
% |
90,6 |
91,6 |
90,5 |
91,6 |
| Účinnosť pri min. tepelnom výkone |
% |
88,3 |
88,3 |
89,1 |
88,3 |
| Tepelné straty na plášti
(DT =
50° C) |
% |
1,8 |
1,3 |
1,4 |
1,3 |
| Tep. straty odťahom pri zapálenom horáku |
% |
7,6 |
7,1 |
7,0 |
7,1 |
| Tep. straty odťahom pri zhasnutom horáku |
% |
0,8 |
0,4 |
0,8 |
0,4 |
| Max. prietok spalín (zemný plyn) |
kg/h |
67 |
62 |
70 |
58 |
| Min. tlak spalín |
mbar |
1,4 |
1,4 |
1,4 |
0,84 |
| Spotreba zem. plynu pri menovitom výkone |
m3/h |
3,16 |
3,16 |
3,16 |
3,16 |
| Spotreba propánu pri menovitom výkone |
kg/h |
2,32 |
2,32 |
2,32 |
2,32 |
Teplota spalín pri max. výkone
(pri spaľovaní ZP) |
° C |
127 |
128 |
112 |
128 |
| Obsah CO2 (pri spaľovaní
zem. plynu - ZP) |
% |
6 |
6,6 |
5,6 |
6,8 |
| Trieda NOx |
|
2 |
2 |
2 |
2 |
| Min. teplota prostredia |
° C |
+5 |
+5 |
+5 |
+5 |
| Max. teplota vykurovacej vody |
° C |
85 |
85 |
82 |
82 |
| Min. teplota vykurovacej vody |
° C |
34 |
34 |
42 |
42 |
| Max. teplota teplej úžitkovej vody - TÚV |
° C |
56 |
56 |
70 |
70 |
| Min. teplota teplej úžitkovej vody - TÚV |
° C |
36 |
36 |
40 |
40 |
| Množstvo teplej vody
Dt =
25° C |
l/min |
14,8 |
14,8 |
15 |
15,2 |
| Množstvo teplej vody
Dt =
35° C |
l/min |
10,6 |
10,6 |
11,0 |
11,0 |
| Min. odber TÚV |
l/min |
2,6 |
2,6 |
- |
- |
| Max. tlak v okruhu TÚV |
bar |
6 |
6 |
7 |
7 |
| Min. tlak v okruhu TÚV |
bar |
0,2 |
0,2 |
0,2 |
0,2 |
| Objem expanznej nádoby |
litre |
7 |
7 |
7 |
7 |
| Tlak expanznej nádoby |
bar |
1 |
1 |
1 |
1 |
| Max. tlak v okruhu kúrenia |
bar |
3 |
3 |
3 |
3 |
| Pripojovací pretlak zemného plynu (G 20) |
mbar |
20 |
20 |
20 |
20 |
| Pripojovací pretlak propánu (G 31) |
mbar |
30 |
30 |
30 |
30 |
| Pripojenie kúrenia |
f |
3/4" |
3/4" |
3/4" |
3/4" |
| Pripojenie TÚV |
f |
1/2" |
1/2" |
1/2" |
1/2" |
| Pripojenie plynu |
f |
3/4" |
3/4" |
3/4" |
3/4" |
| Odťah spalín |
f
mm |
140 |
60/100
80+80 |
140 |
60/100
80+80 |
| Elektrické napájanie / kmitočet |
W/Hz |
230/50 |
230/50 |
230/50 |
230/50 |
| Menovitý elektrický príkon |
W |
130 |
190 |
140 |
190 |
| Stupeň elektrického krytia |
IP |
44 |
44 |
44 |
44 |
| Hlavné rozmery - výška x šírka x hĺbka |
mm |
890
x 465 x 365 |
900
x 600 x 460 |
| Min. voľný priestor okolo kotla |
mm |
nad kotlom = 400; vedľa kotla = 60 - 60;
pod kotlom = 300; pred kotlom 450 |
Legenda k označovaniu kotlov:
X . YY ZZ
X - Prevedenie kotla, YY - výkon kotla, ZZ - spôsob odťahu spalín,
M - mikro prevedenie
|
|
1
2
L
24
27
CF
FF |
- bez ohrevu teplej úžitkovej vody (TÚV)
- s ohrevom teplej úžitkovej vody (TÚV)
- zabudovaný zásobník TÚV (45 litr. - 24 kW, 60 litr. - 27 kW)
- 23,1 až 23,7 kW
- 27,0 až 27,3 kW
- s prirodzeným odťahom spalín (komín)
- s núteným odťahom spalín (turbo) |
|
