Odťahový spalinový ventilátor - OSV

úvod | technický popis | pripojenie ku kotlu | odvod spalín | uvedenie do prevádzky | iné produkty

OSV sa nasadzuje na hrdlo prerušovača ťahu kotla, alebo na zvislú rúru dymovodu vsadeného do hrdla prerušovača ťahu.Táto zvislá rúra dymovodu (resp. predĺženie hrdla) musí byť priama, zvislá, priemer zhodný s hrdlom a nesmie byť dlhšia ako 1,5 m(nie je súčasťou dodávky). OSV je možno natáčať okolo zvislej osi podľa potreby v smere vyústenia spalín, avšak musí byť zachovaná vodorovná poloha OSV.

Elektrické pripojenie pre Vulkan sa prevedie nasledovne:

ZAPOJENIE VODIČOV:

modrý vodič - svorka č. 8
hnedý vodič - svorka č. 12
čierny vodič - svorka č. 10
žltozelený vodič - svorka uzemnenia

Prepoj medzi svorkami č. 10 a č. 12 svorkovnice kotla sa musí odstrániť. Prepojovací kábel OSV zaistiť sponou MEOS proti vytrhnutiu.

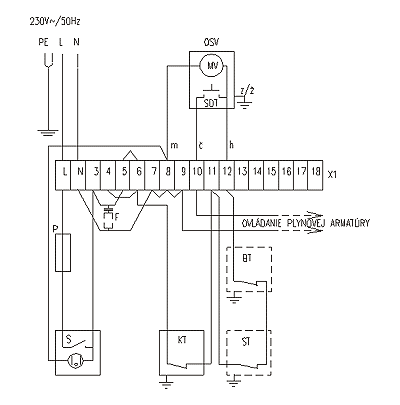

Schéma elektrického zapojenia kotla VULKAN s OSV

PE
N
L
P
S
F

 - ochranný vodič
- nulovací vodič
- fázový vodič
- poistka F 3.15
- sieťový spínač
- odrušovací filter		 OSV
MV
SDT
X1
BT
KT		 - odťahový spalinový ventilátor
- motor ventilátora
- spínač diferenčného tlaku
- radová svorkovnica
- bezpečnostný termostat
- kotlový termostat

ST - spalinový termostat je inštalovaný len v prevedeniach typov: NGL, NGLp, MGL, VGL, HGL, HGLp

UPOZORNENIE
Bezpečnostný termostat je v prevedeniach NGL, NGLp, NG, NGp, VG, VGL zapojený mimo radovej svorky X1.

Elektrické pripojenie pre PKM sa prevedie nasledovne:

ZAPOJENIE VODIČOV :

modrý vodič - svorka č. 7
hnedý vodič - svorka č. 11
čierny vodič - svorka č. 10
žltozelený vodič - svorka uzemnenia

Prepoj medzi svorkami č. 10 a č. 11 svorkovnice kotla sa musí odstrániť. Prepojovací kábel OSV zaistiť sponou MEOS proti vytrhnutiu.

Poznámka: Demontáž spony MEOS - otočiť o 90o C a povytiahnuť.

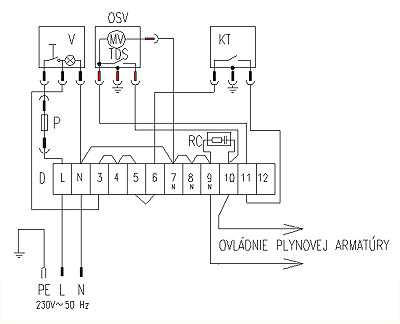

Schéma elektrického zapojenia kotla PKM s OSV

OSV
MV
TDS

 - ODŤAHOVÝ SPALINOVÝ VENTILÁTOR
- MOTOR VENTILÁTORA
- TLAKOVÝ DIFERENČNÝ SPÍNAČ
