Odťahový spalinový ventilátor

OSV je vybavený jednostupňovým radiálnym ventilátorom so saním v osi rotoru a výstupom v kolmej rovine k osi. Rotor je uchytený na hriadeľ elektromotoru a je vyrobený z hliníkového plechu. Skriňa ventilátora je upevnená na základňu. Ventilátor je zakrytý vekom, ktoré sa uvoľní povolením bočných skrutiek. Prepojovací elektrokábel je vo ventilátore už zapojený a istený sponou. Každý OSV je výrobcom odskúšaný. Je dodávaný s napájacím elektrokáblom dĺžky 2m.

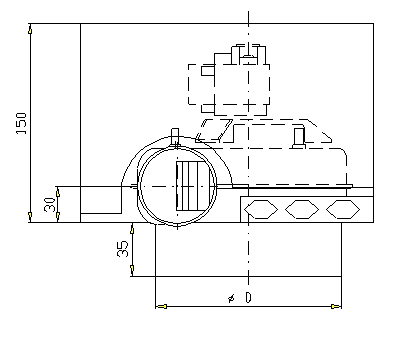

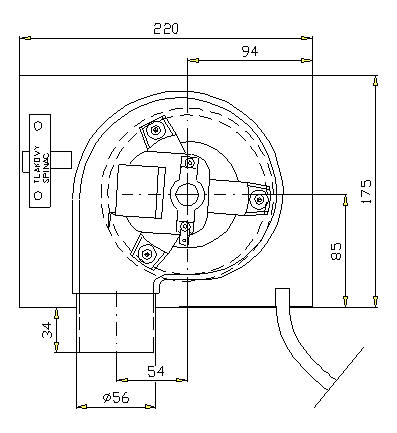

Rozmery OSV

TECHNICKÉ ÚDAJE

Typ OSV	Typ kotla	Priemer hrdla D (mm)	Typ ventilátora	Výkon ventilátora Q (m³/h)	Nastavený vypínací tlak TDS (Pa)
OSV1 - 8	VULKAN 8	79,6	WSC ES 30-85 GR	100	20
OSV 1	VULKAN 17, 25 PKM 12, 18, 25	129,6	WSC ES 30-85 GR	100	70
OSV 2	VULKAN 32 PKM 32	144,6	WSC ES 30-108 GR	120	160
OSV 3 - 40	VULKAN 40	144,6	WSC E 20-108 GR	145	300
OSV 3	VULKAN 48 PKM 45	184,5	WSC E 20-108 GR	145	300

Elektrické napätie	230 V,50 Hz
Maximálny prúd	0,4 - 0,5 A
Príkon	41 - 48 W
Izolácia vinutia	F
Stupeň elektrického krytia	IP 20
Maximálna teplota prostredia	100 °C
Maximálna teplota spalín	180 °C
