Plynové radiátory - PR

úvod | charakteristika | použitie | inštalácia | podmienky prevádzky | projekčné podklady | iné produkty

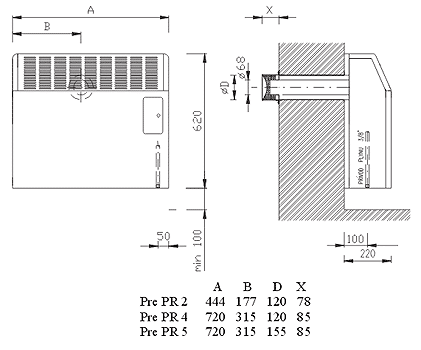

Rozmerová schéma

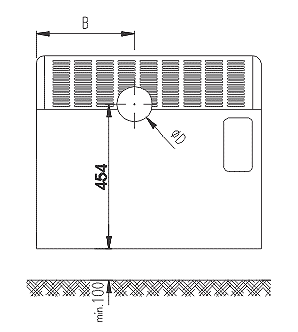

Otvor pre dymovod

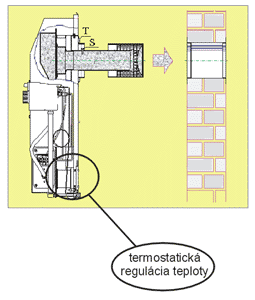

Osadenie radiátora na stenu

Technická charakteristika

Plynový radiátor MODRATHERM je spotrebičom prevedenia C1 - uzatvorený spotrebič s prívodom vonkajšieho vzduchu pripodzeným ťahom a s odvodom spalín cez stenu do vonkajšieho priesturu, spotrebičom kategórie II2,3 - pre spaľovanie plynov 2. triedy, zemného plynu H a 3. triedy propánu a zmesi propánu a butánu. Spaľovacia komora s oceľového plechu je chránená smaltovaním.Vyústenie spalín cez vonkajšiu stenu až do hrúbky 60 cm. Prevádzka teplovzdušného radiátora nie je podmienená dodávkou elektrickej energie. Združená plynová armatúra umožňuje individuálne nastavenie teploty vykurovaného objektu v rozsahu 13 - 38OC.Na výrobok je poskytnutá záruka 12 mesiacov od uvedenia do prevádzky.

Tabuľka technických údajov

 Typ radiátora PR 2 PR 4 PR 5
 Tepelný výkon   W 2000 3600 5000
 Účinnosť   % 88 86 88
 Spotreba pri 15°C, 101,3 kPa  zemný plyn G20 m3/h 0,24 0,42 0,62
 propánbután G31 kg/h 0,13 0,3 0,41
 Tlak pred spotrebičom  zemný plyn G20 kPa 1,8 1,8 1,8
 propánbután G31 kPa 3 3 3
 Priemer otvoru hlav. dýz  zemný plyn G20 f 1,4 1,8 1,9
 propánbután G31 f 1 1,2 1,2
 Skrutka minimálneho výkonu  zemný plyn G20 f 1 1 1
 propánbután G31 f 0,6 0,6 0,6
 Priemer otvoru dýzy zapaľovacieho horáka  zemný plyn G20 f 0,27 0,27 0,27
 propánbután G31 f 0,19 0,19 0,19
 Tlak pred dýzou horáka  zemný plyn G20 kPa 1,2 1,1 1,5
 propánbután G31 kPa 1,2 1,6 2,5
 Prívod plynu   " G 1/2 G 1/2 G 1/2
 Vyústenie odvodu spalín  rozmer (D) mm 120 120 155
 Rozmery  výška mm 620 620 620
 šírka (A) mm 444 720 720
 hĺbka mm 220 220 220
 os otvoru (B) mm 177 315 315
 Presah dymovodu cez stenu  rozmer (X) mm 78 85 85
 Hmotnosť   kg 21 30 36
