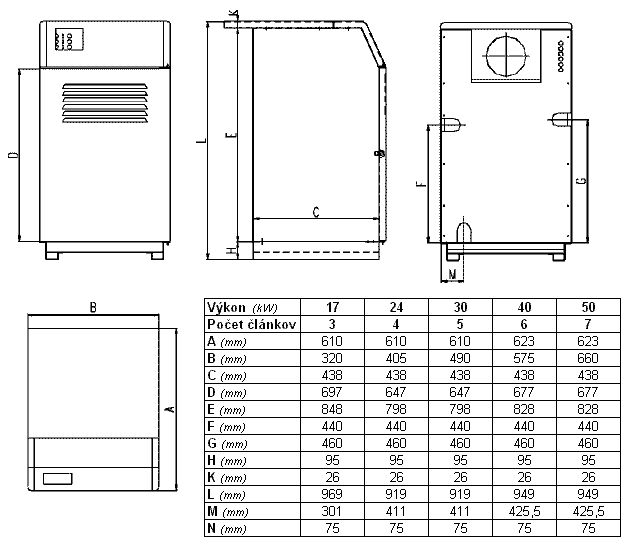

HLAVNÉ ROZMERY KOTLA

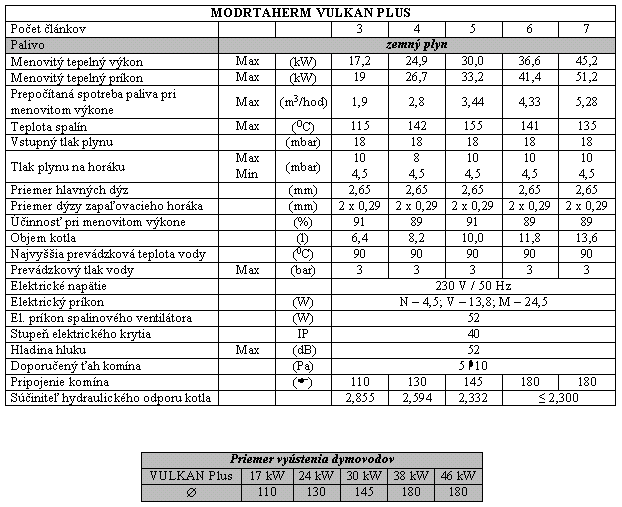

TABUĽKA TECHNICKÝCH ÚDAJOV

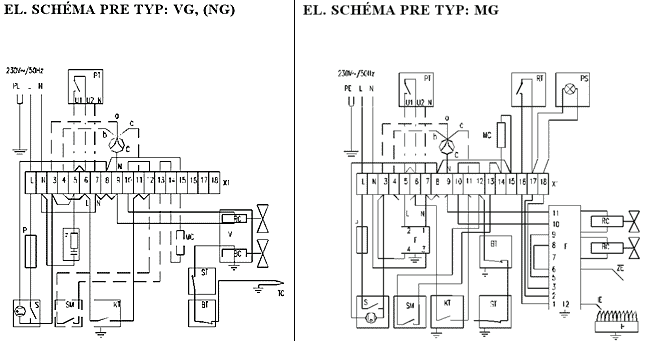

ELEKTRICKÉ ZAPOJENIA



LEGENDA:

PE - ochranný vodič
N - nulovací vodič
L - fázový vodič
P - poistka F 3,15 A
S - sieťový spínač
F - odrušovací filter EVOS RC 010
BT - bezpečnostný termostat
KT - kotlový termostat
SM - spínač max. výkonu
ST - spalinový termostat
MC - modulačná cievka
V - plynový ventil
BC - bezpečnostná cievka ventila
X1 - radová svorkovnica
PT - priestorový termostat
TC - termočlánok
O - obehové čerpadlo (alternatívne zapojenie a, b, c)

 LEGENDA:

PE - ochranný vodič
N - nulovací vodič
L - fázový vodič
P - poistka F 3,15 A
S - sieťový spínač
F - odrušovací filter FS 241
X1 - radová svorkovnica
BT - bezpečnostný termostat
KT - kotlový termostat
ST - spalinový termostat
SM - spínač max. výkonu
E - zapaľovacia elektronika S 4565 BF 1054
ZE - zapaľovacia elektróda
IE - ionizačná elektróda
H - horák
BC - bezpečnostná cievka ventila
RC - regulačná cievka ventila
O - obehové čerpadlo (alternatívne zapojenie a, b, c)
PT - priestorový termostat
RT - tlačítko reset
PS - signalizácia poruchy
Varianty zapojenia obehového čerpadla:

a.) prívod zo svoriek 3-9 = čerpadlo ide trvale, ovládané je spínačom "S"
b.) prívod zo svoriek 4-9 = čerpadlo je ovládané "PT"
c.) prívod zo svoriek 11-9 = čerpadlo ide počas horenia hlavných horákov, ovládané je "PT" a KT"

Upozornenie:

Obehové čerpadlo a priestorový termostat nie sú súčasťou dodávky.
Pri inštalácii PT sa musí prepoj svoriek 5 a 6 odstrániť.
