Kotly MODRATHERM ZEUS sú určené najmä na spaľovanie dreva z kmeňov s obsahom vody w ' 25% s maximálnou dĺžkou až do 520 mm. Kotlové teleso je vyrobené z vysokokvalitného oceľového plechu hrúbky 5 mm (steny spaľovacej komory, ktoré sú v styku s plameňom a vodou) a hrúbky 3 mm (steny, ktoré sú v styku len s vodou). Izolačný kryt je vyrobený z oceľového plechu hrúbky 0,8 mm a povrchovo upravený technológiou statického nanášania polyester - epoxydovej farby. Tepelnú izoláciu tvorí minerálna vata, krytá hliníkovou fóliou. Rošt je liatinový, článkový. V spodnej časti spalinového priestoru sa nachádzajú aj tvarovky zo šamotu. Moderné konštrukčné riešenie teplovýmenných plôch a spaľovacieho priestoru zaručuje dokonalosť spaľovania s vysokou účinnosťou a nízkou tvorbou škodlivých látok v spalinách. U typového prevedenia s doplnkovým číselným označením "2" je zabudovaný integrovaný medený výmenník, ktorý zabezpečuje ochrannú funkciu kotla proti prehriatiu a v modifikáciách s ohrevom TÚV (doplnkové číselné označenie "3") súbežne aj prietokový ohrev TÚV.
Kotol je možné pripojiť k vykurovacej sústave závitovými spojmi G 6/4". Napojovacie nátrubky bezpečnostného výmenníka sú vyhotovené so závitmi G 1/2".

Prednosti kotlov MODRATHERM ZEUS

možnosť spaľovania mäkkého i tvrdého dreva
hĺbka spaľovacieho priestoru 550 mm
vysoká účinnosť spaľovania - nízka spotreba paliva
maximálny čas horenia pri min. výkone: 10 až 12 hodín
záruka 24 mesiacov
termostatická regulácia výkonu
integrované bezpečnostné zariadenie proti prehriatiu (len špec. verzie)
prietokový ohrev TÚV s kapacitou 12 l/min (len verzie s ohrevom TÚV)
možnosť prevádzky aj na samotiaž
možnosť regulácie komínového ťahu

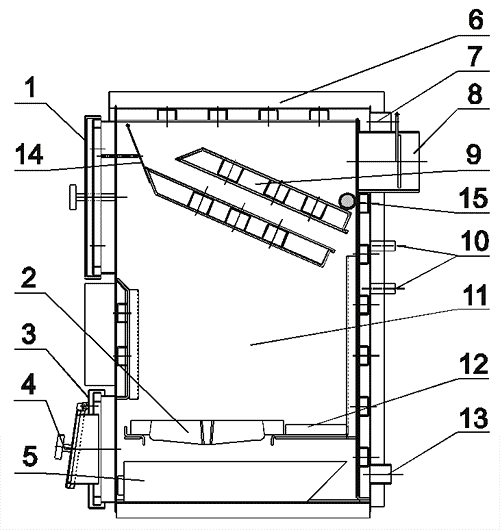

Legenda:

  1. nakladacie dvierka

  2. liatinové článkové rošty

  3. popolníkové dvierka

  4. klapka prívodu spaľovacieho vzduchu

  5. popolník

  6. tepelná izolácia

  7. nátrubok výstupnej vody G 6/4"

  8. vyústenie dymovodu s komínovou klapkou

  9. články spalinových ciest

  10. napojovacie otvory bezpečnostného výmenníka / výmenníka TÚV G 1/2"

  11. spalinový priestor

  12. šamotové tvárnice

  13. nátrubok vratnej vody G 6/4"

  14. usmerňovacia klapka toku spalín

  15. usmerňovač spalín (pri čistení spalinových ciest vybrať cez usmerňovaciu klapku 14)
