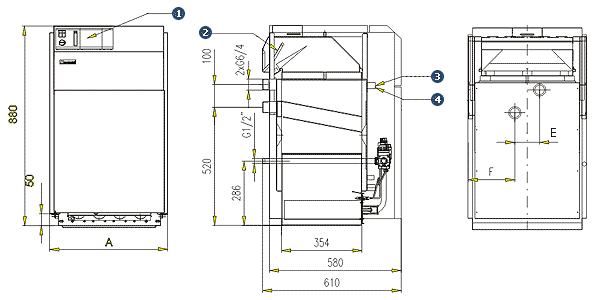

Rozmerová schéma
-
záslepka pre ekvitermickú reguláciu
-
čidlo spalinového termostatu
-
čidlo kotlového termostatu
-
čidlo bezpečnostného termostatu
|

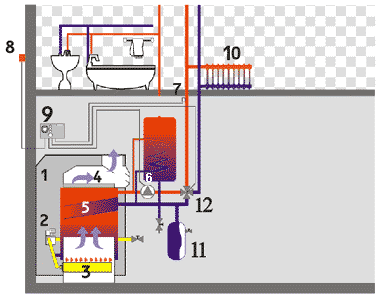

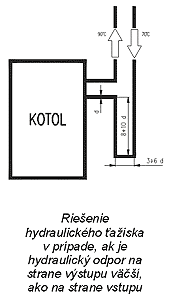

Príklad použitia ekvitermickej
regulácie
|
|
-
plynový kotol
-
združená plynová armatúra
-
horák
-
prerušovač ťahu
-
predohrev vratnej vody
-
obehové čerpadlo
-
snímač teploty vody na výstupe
-
snímač vonkajšej teploty
-
ekvitermický regulátor
-
radiátor
-
expanzomat
-
zmiešavacia armatúra
|
Tabuľka technických údajov
| Typ kotla |
|
12 E, EL
12 EA, EAL |
18 E, EL
18 EA, EAL |
25 E, EL
25 EA, EAL |
32 E, EL
32 EA, EAL |
45 E, EL
45 EA, EAL |
|
zemný plyn
|
| Menovitý výkon |
(kW) |
12,6 |
18 |
24,6 |
32 |
43 |
| Spotreba plynu pri
menovitom výkone |
(m3/h) |
1,5 |
2,12 |
2,97 |
3,78 |
5,19 |
| Teplota spalín |
(°C) |
98 |
98 |
110 |
95 |
95 |
| Obsah Nox v spalinách |
(mg/m3) |
46
¸
110 |
| Obsah CO v spalinách |
(mg/m3) |
2 |
| Vstupný tlak plynu do
kotla |
(mbar) |
min.
18 |
| Tlak plynu na horáku |
(mbar) |
8 |
15 |
14,4 |
12,5 |
14,9 |
| Priemer hlavných dýz |
(mm) |
2,5 |
2,5 |
2,45 |
2,5 |
2,5 |
| Zapaľovacia dýza typ
E, EL |
(označenie) |
29x2 |
| Zapaľovacia dýza typ
EA, EAL |
(označenie) |
0,38 |
|
propán
|
| Menovitý výkon |
(kW) |
12 |
15 |
20,16 |
30 |
34,9 |
| Spotreba plynu pri
menovitom výkone |
(kg/h) |
1,09 |
1,39 |
1,9 |
2,45 |
3,27 |
| Tlak plynu na horáku |
(mbar) |
17 |
20,5 |
22,1 |
19 |
19 |
| Priemer hlavných dýz |
(mm) |
1,6 |
1,65 |
1,6 |
1,6 |
1,6 |
| Zapaľovacia dýza typ
E, EL |
(označenie) |
24x1 |
| Zapaľovacia dýza typ
EA, EAL |
(označenie) |
0,25 |
|
všeobecne
|
| Účinnosť pri nom. výkone |
(%) |
90-92 |
| Strata sálaním do
okolia |
(%) |
0,7 |
| Najvyšší pracovný
pretlak |
(bar) |
2,5 |
| Doporučení ťah komína |
(Pa) |
5-10 |
| Hmotnosť s obalom |
(kg) |
87 |
87 |
104 |
137 |
161 |
| Objem vodného priestoru |
(l) |
14 |
14 |
18,5 |
23 |
28 |
| Elekrické napäťie |
|
230V
stried. 50Hz |
| Elekrický príkon |
(W) |
E,
EL: 4,5 EA, EAL: 15,2 |
| Elekrické krytie |
|
IP
40 |
| Hlučnosť kotla
nepresahuje |
[db(A)] |
55 |

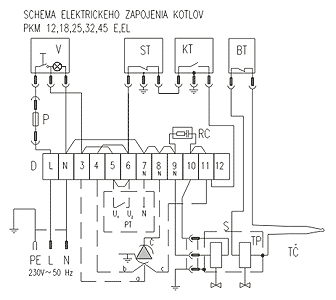

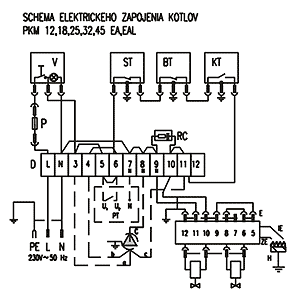

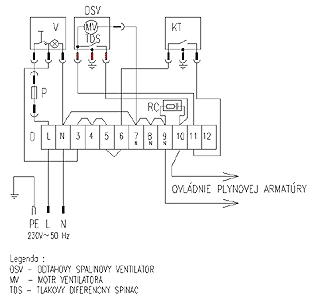

Schémy zapojenia
 *
 **
|
P
PE
L
N
D
V
RC
PT
ST
BT |
- poistka F 3.15A
- ochranný vodič
- fáza vodič
- stredný vodič
- svorkovnica
- sieťový vypínač so signalizáciou
- RC člen
- priestorový termostat
- spalinový termostat
- bezpečnostný termostat |
KT
ZE
IE
H
E
S
TP
TČ
Č |
- kotlový
termostat
- zapalovacia elektróda
- ionizačná elektróda
- horák
- kombinovaný ventil so zapaľovacou elektronikou
- elektromagnetický ventil
- termopoistka
- termočlánok
- čerpadlo (2 alt. zapojenia)
|
UPOZORNENIE
Čiarkované prístroje a vedenia nie sú zapojené v základnom
prevední kotla.
Svorky 5 a 6 sú spojené v zákl. zapojení pri inštalácií P.T.
spoj odstránil.
POZNÁMKA
* ST inštalovať len v prevedení EL
** ST inštalovať len v prevedení AL
Varianty zapojenia obehového čerpadla
a) čerpadlo je ovládané vypínačom V
b) čerpadlo je ovládané vypínačom V a PT
c) čerpadlo je ovládané SV a PT, PT a KT |
|
